LED Verarbeitung
Verarbeitung / Kapselung der LED
Unterschied SMD / COB / GOB
Small Pitch LED
Seit der Entwicklung der LED-Display-Industrie sind nacheinander verschiedene Produktions- und Verpackungsprozesse entstanden. Vom vorherigen Inline-Prozess (Lamp) (DIP) über den SMD-Prozess (Surface Mount) bis zur Einführung der COB- und schließlich zur Einführung der GOB- Verkapselungstechnologie.
Im Entwicklungsprozess des Small-Pitch-Herstellungsprozesses bieten viele Small-Pitch-Hersteller in verschiedene Lösungen, um das beste Small-Pitch-Display zu erzielen.
SMD Surface Mount Technology
SMD ist die Abkürzung für Surface Mounted Devices, dh: Surface Mounted Device. Unter Verwendung einer Hochgeschwindigkeits-Platzierungsmaschine werden die LED-Lampen mit Hochtemperatur-Reflow-Löten auf die Leiterplatte gelötet, um Anzeigeeinheiten mit unterschiedlichen Teilungen herzustellen.
Der kleine Abstand von SMD dient im Allgemeinen dazu, die LED-Lampen freizulegen oder eine Maske zu verwenden. Aufgrund der Eigenschaften einer ausgereiften und stabilen Technologie, niedriger Herstellungskosten, eines guten Wärmeableitungseffekts und einer bequemen Wartung nimmt sie auch einen großen Anteil am LED-Anwendungsmarkt ein. Aufgrund schwerwiegender Mängel ist es jedoch nicht mehr in der Lage, die Anforderungen des aktuellen Marktes zu erfüllen.
- Geringes Schutzniveau: keine feuchtigkeits-, wasser-, staub-, stoß- und kollisionssichere Ausführung. In einem feuchten Klima kann eine große Anzahl von toten und schlechten Lichtern auftreten. Während des Transports kann die Lampe leicht fallen und die Lampe brechen. Es ist auch anfällig für den Einfluss statischer Elektrizität, was das Phänomen der toten Lichter verursacht.
- Große Schädigung der Augen: Blendung und Müdigkeit können nach längerer Betrachtung auftreten, die die Augen nicht schützen können. Zusätzlich gibt es einen „Blue Harm“ -Effekt. Da die blaue LED eine kurze Wellenlänge und eine hohe Frequenz hat, empfängt das menschliche Auge direkt und langfristig blaues Licht, was wahrscheinlich eine Retinopathie verursacht.
- Die kurze Lebensdauer der LED-Lampe: Die Leistung der Lampe wird stark von Umgebungsfaktoren beeinflusst und die Lebensdauer wird erheblich verkürzt. Die PCB-Leistung wird durch Umgebungsfaktoren beeinflusst und Kupferionen wandern, dass zu einem Mikrokurzschluss führt.
- Face mask: Verwenden Sie den kleinen SMD-Abstand der Gesichtsmaske und verwenden Sie sie in einer Umgebung mit hohen Temperaturen. Die Gesichtsmaske schwillt leicht an und beeinträchtigt die Anzeige. Nach längerem Gebrauch kann die Maske nicht gereinigt werden, was zu einer weißen oder gelblichen Szene führt, die nicht nur unansehnlich aussieht, sondern auch die Anzeige beeinträchtigt.
COB encapsulation
Die COB-Kapselung wird als Chips on Board bezeichnet. Hierbei handelt es sich um eine Technologie zur Lösung des Problems der LED-Wärmeableitung. Im Vergleich zu Inline und SMD zeichnet es sich durch Platzersparnis, Vereinfachung der Kapselungsvorgänge und eine effiziente Wärmemanagementmethode aus.
Der blanke Chip wird mit leitendem oder nicht leitendem Klebstoff auf das Verbindungssubstrat geklebt, und dann wird eine Drahtverbindung durchgeführt, um die elektrische Verbindung herzustellen. Wenn der blanke Chip direkt der Luft ausgesetzt ist, ist er anfällig für Verschmutzung oder künstliche Schäden, die die Funktion des Chips beeinträchtigen oder zerstören. Daher sind der Chip und der Bonddraht mit Klebstoff eingekapselt. Die Leute nennen diese Form der Verpackung auch Soft Package. Es hat bestimmte Vorteile in Bezug auf Herstellungseffizienz, geringen Wärmewiderstand, Lichtqualität, Anwendung, Kosten usw.
Als neue Technologie hat COB jedoch eine unzureichende Akkumulation in der LED-Industrie mit kleinem Abstand, die Prozessdetails müssen verbessert werden, und die Hauptprodukte auf dem Markt sind vorübergehend mit einem Kostennachteil verbunden.
- Schlechte Konsistenz: Da es keinen ersten Schritt zur Auswahl der Lampe gibt, verursacht dies Probleme wie die Unfähigkeit, Licht und Farbe zu trennen, schlechte Konsistenz usw.
- Ernsthafte Modularisierung: Da es aus vielen kleinen Einheitentafeln besteht, sind schwache Farben inkonsistent und die Modularisierung ist ernst.
- Oberflächenebenheit: Aufgrund der Abgabe einer einzelnen Lampe ist die Ebenheit schlecht und die Körnung ist bei Berührung offensichtlich
- Schwierige Wartung: Aufgrund des Bedarfs an professioneller Ausrüstung ist die Wartung schwierig und die Wartungskosten hoch. Im Allgemeinen zur Reparatur ins Werk zurückkehren.
- Herstellungskosten: Aufgrund der hohen Fehlerrate übersteigen die Herstellungskosten den kleinen Abstand von SMD bei weitem.
GOB encapsulation

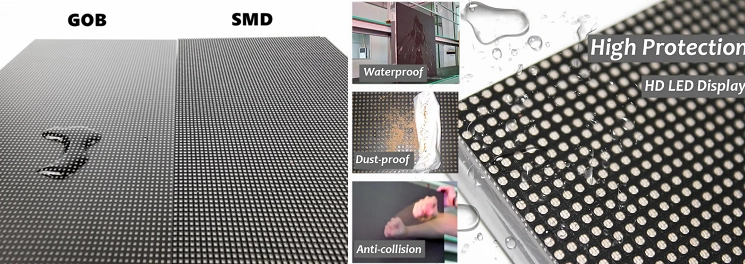

GOB ist die Abkürzung für Glue on Board. Es ist eine Verkapselungstechnologie. zur Lösung des Problems des LED-Lampenschutzes. Es verwendet ein fortschrittliches neues transparentes Material, um das Substrat und seine LED-Verpackungseinheit zu verkapseln und einen wirksamen Schutz zu bilden. . Das Material hat nicht nur eine ultrahohe Transparenz, sondern besitzt auch eine extrem hohe Wärmeleitfähigkeit. Der GOB Small Pitch kann an jede raue Umgebung angepasst werden und erkennt die Eigenschaften von echter Feuchtigkeitsbeständigkeit, Wasserdichtigkeit, Staubdichtigkeit, Schlagfestigkeit, UV-Beständigkeit usw.
Im Vergleich zu herkömmlichen SMDs zeichnet es sich durch einen hohen Schutz, Feuchtigkeitsbeständigkeit, Wasserdichtigkeit, Kollisionssicherheit und UV-Beständigkeit aus, die in raueren Umgebungen angewendet werden können, um das Phänomen von toten Lichtern und fallendem Licht in großem Maßstab zu vermeiden.
Im Vergleich zu COB zeichnet es sich durch einfachere Wartung, geringere Wartungskosten, größeren Betrachtungswinkel, horizontale und vertikale Betrachtungswinkel bis zu 180 Grad aus, kann COB lösen, kann keine Lichter mischen, ernsthafte Modularisierung, Farbtrennung, schlechtes Oberflächenglätteproblem.
Die Produktionsschritte der GOB-Serie neuer Produkte sind grob in drei Schritte unterteilt:
- Wählen Sie die besten Materialien, Lampenperlen, industrielle IC-Lösungen mit ultrahoher Bürste und hochwertige LED-Chips
- Nachdem das Produkt zusammengebaut wurde, bevor das GOB geklebt wird, wird es 72 Stunden lang gealtert, um die Lampe zu testen
- Nach dem Vergießen von GOB-Kleber weitere 24 Stunden altern, um die Produktqualität erneut zu bestätigen
Im Wettbewerb der LED-Kapselung mit kleinem Pixel-Abstännden, der SMD-, der COB- und der GOB-Kapselung hängt es von der fortschrittlichen Technologie und der Marktakzeptanz ab, welche den Wettbewerb gewinnen können. Wer der endgültige Gewinner ist, steht zur Zeit nicht fest..
